Rejilla GRIP LOCKED

SOLICITA TU PRESUPUESTO EN:

COMO PEDIR rejillas https://www.technossa.com/rejillas-metalicas/1/como-pedir-rejillas/39/

La rejilla  Technos®  Grip Locked  tiene el  grip antideslizante en la barra de cruce (bc), la barra de cruce redonda NO es antideslizante

Además el mayor momento de inercia de la planchuela de cruce (bc), transmite totalmente el esfuerzo entre barras adyacentes

Hicimos una prueba simple que demuestra la superioridad de utilizar planchuelas rectas en lugar de redondos

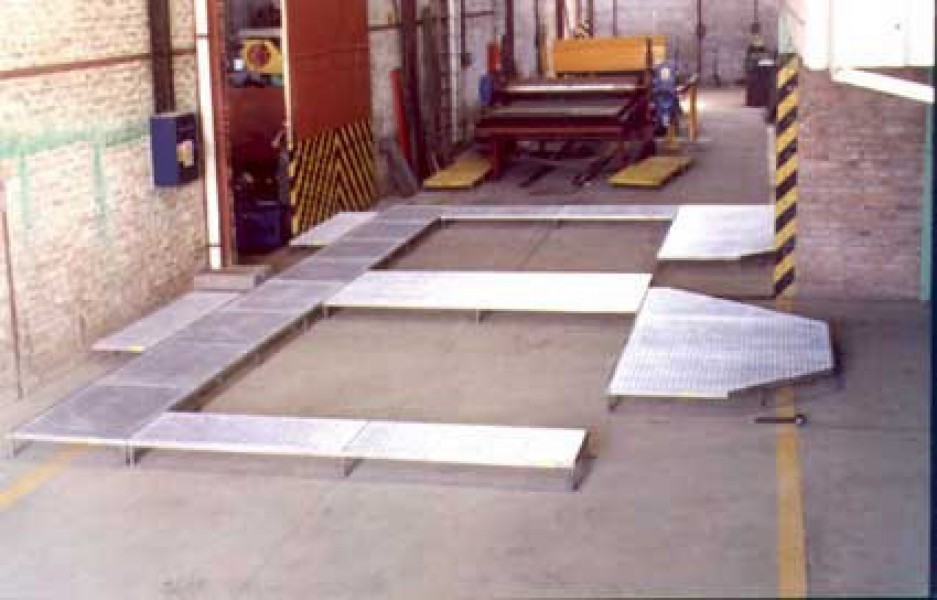

A una luz aproximada de 90 cm a 10 cm del piso colocamos una rejilla 4040 Grip Locked en la peor condicion , sin barra de cerramiento, una persona de 90 Kg sobre el borde

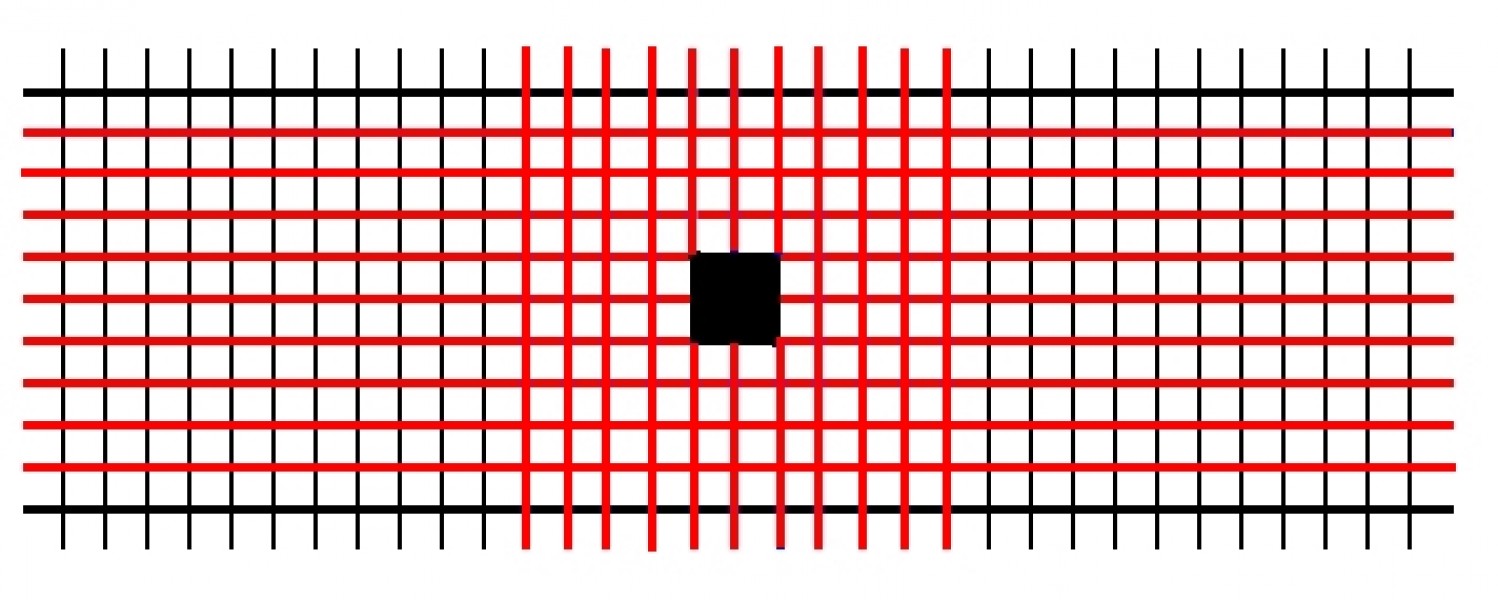

se ve una deflexion de aprox 1,5 cm la rigidez de la barra de cruce permite transmitir los esfuerzos a las barras

contiguas y tener un verdadero "efecto MALLA"

Luego colocamos una rejilla con redondos en similares condiciones

el resultado es el colapso total de la rejilla,

lo que demuestra que un redondo no transmite el esfuerzo a las barras adyacentes, una Grip Locked

es mucho mas rigida que una rejilla de redondos

La barra de cruce (bc) se introduce a presión dentro de la barra resistente (br) por medio del proceso mundialmente reconocido como Press-Locked .

CONSULTAR POR ALTERNATIVAS de cuadrículas, barras resistentes, barras de cruce, aplicaciones y cargas.

Long. (BR) MAX.: 2100 mm // Ancho (BC) MAX.: 1700 mm, consultar por medidas mayores

Alternativas Standard en pisos

Los pasos son nominales para adaptarse a las medidas finales de los paños solicitados y asi tener un aspecto homogeneo.

En caso contrario indicar  taxativamente,

debido a que los pasos finales quedaran incompletos o llevaran recortes que aumentaran el costo del mismo.

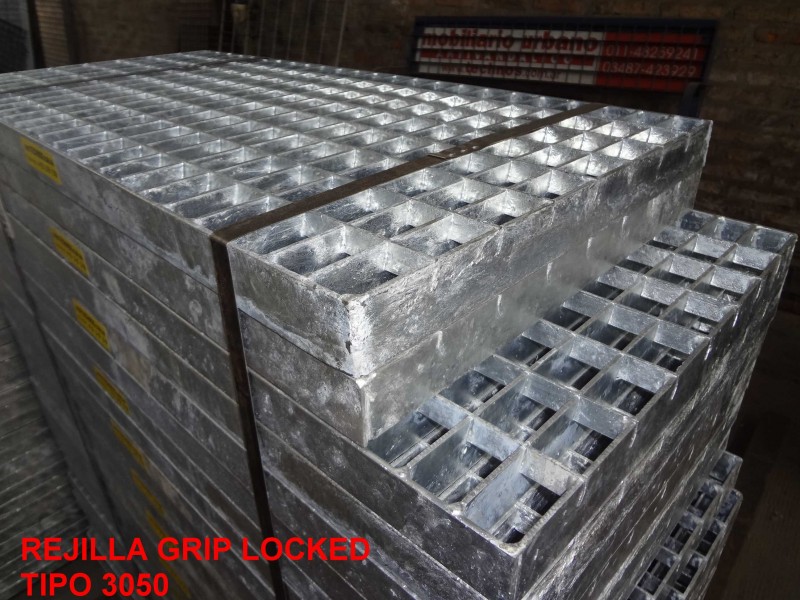

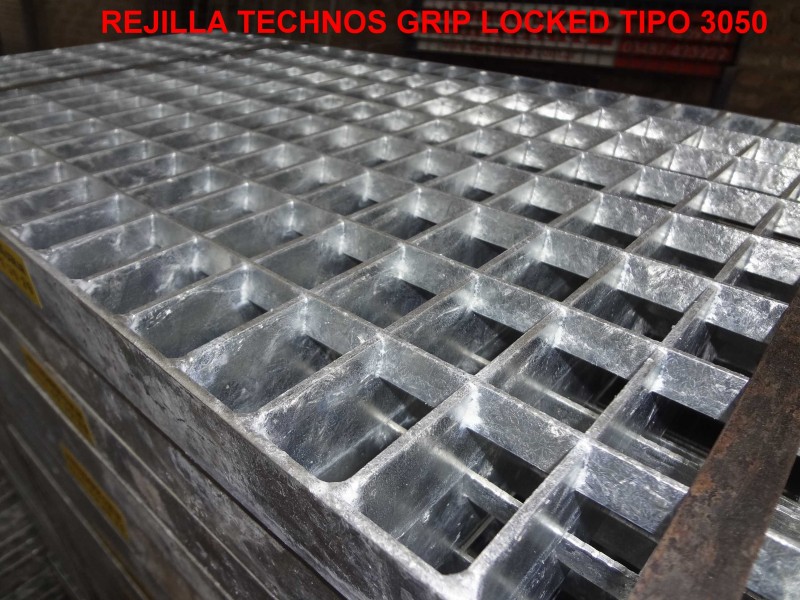

TIPO 3050 indica 30 mm paso nominal de la barra resistente (br) 50 mm paso nominal de la barra de cruce(bc)

TIPO 4040 indica 40 mm paso nominal de la barra resistente (br)  40 mm paso nominal de la barra de cruce(bc)

TIPO 30100 indica 30 mm paso nominal de la barra resistente (br)  100 mm paso nominal de la barra de cruce(bc)

OTROS:

Pasos de barra resistente  (br)    10/20/25/35/50/60 mm etc

Pasos de barra de cruce (bc)  10/20/25/35/50/60/80/90/120/130/150/200 /

Puede solicitar la medida que Ud. requiera para su proyecto

El sistema Press-Locked introduce a presión la barra de cruce DENTRO de la barra resistente, esto permite el aprovechamiento de TODA la sección de la BR

Además a diferencia de otras formas de fabricación, por ejemplo rejillas con la barra de cruce recta a presión y/o soldadas, el press locked suma, a la continuidad estructural, el roce metálico, y deformación mecánica permanente enforma de J de la barra de cruce, garantizando una sujeción de alta calidad a la resistente

Sin soldadura en los cruces, con muy bajo consumo de energia.

Las rejillas Grip Locked por su sistema constructivo, permite con un menor peso propio por metro cuadrado, soportar mayor sobrecarga que una rejilla común.

Menor peso propio es menor costo de la rejillas, y esto es menor costo de la estructura y de las fundaciones que deberán soportarlas

La obra costara menos por metro cuadrado.

Una rejilla soldada, es imposible la continuidad estructural de la barra resistente,el agujero de la misma, que contiene la barra de cruce, tiene huelgo para permitir el armado de la reja.

Por lo tanto: reja soldada mayor costo de la obra.
